气动蜗杆式切断球阀QPQ621F

浏览量

气动蜗杆式切断球阀QPQ621F

概要信息
概述气动蜗杆式切断球阀由球阀和蜗杆式执行器组成。球阀为浮动式结构,弹性密封圈,执行器采用新颖的蜗杆式旋转执行器,具有结构合理,体积小,重量轻,密封可靠,开关速度快,使用寿命长,可靠性高的特点。先后荣获福建省科技三等奖,福州市科技二等奖,福建省优秀新产品,并列入国家级重点新产品开发项目。可广泛应用于石油、化工、冶金、电力、轻纺、半导体、军工等部门运程控制,对各种气体、液体及物料的切断与打开、各种生产
所属分类
没有此类产品
我要询价
产品描述

概述

气动蜗杆式切断球阀由球阀和蜗杆式执行器组成。球阀为浮动式结构,弹性密封圈,执行器采用新颖的蜗杆式旋转执行器,具有结构合理,体积小,重量轻,密封可靠,开关速度快,使用寿命长,可靠性高的特点。先后荣获福建省科技三等奖,福州市科技二等奖,福建省优秀新产品,并列入国家级重点新产品开发项目。可广泛应用于石油、化工、冶金、电力、轻纺、半导体、军工等部门运程控制,对各种气体、液体及物料的切断与打开、各种生产工艺流程中可作安全远程放空及安全联锁控制等用。

结构特点

气动蜗杆式切断球阀的浮动球阀结构(见图一),主要由阀体、接头、球体、阀杆、密封阀座、填料等组成,阀座采用弹性结构,因而使密封更加可靠,寿命更长。

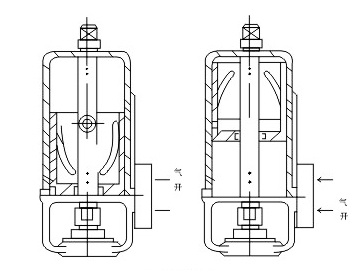

                                 图一 气动蜗杆式切断球阀结构                                                    图二执行器简图



执行器采用蜗杆式气动执行器(见图二)具有输出大、体积小、开关速度快、寿命长等特点,与球阀组合后使整机显得重量轻、体积小、执行器由气缸、洁塞、转轴、转臂、定销、连接套,“O”型圈等主要零件等组成。

工作原理

执行器与球阀通过连接套连接,当气源信号输入到执行器气室中,作用与活塞上产生一定的推力,通过活塞的螺旋槽和一体的转轴、转臂将活塞往复运动变为旋转运动,通过联轴套带动阀杆转动,从而使球体转动,改变球阀的流通面基积,达到控制介质的目的。

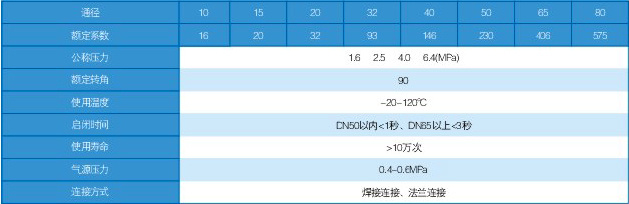

主要技术参数



主要材料

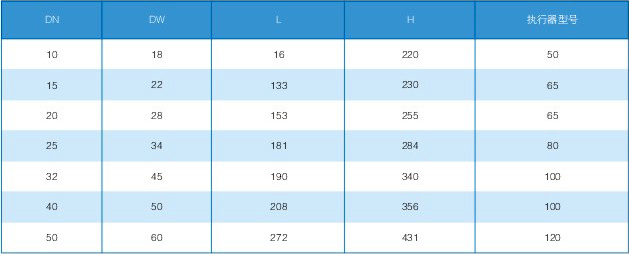

外形尺寸 (Q621F-6.4系列)

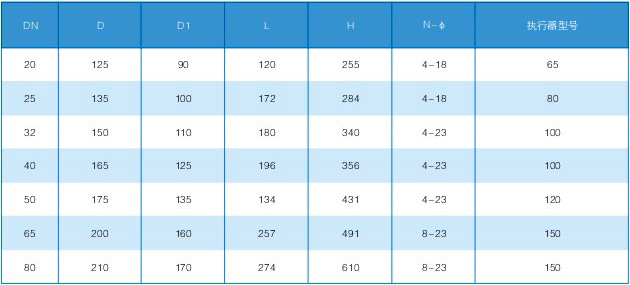

外形尺寸 (Q641F-6.4系列)



未找到相应参数组,请于后台属性模板中添加
暂未实现,敬请期待
暂未实现,敬请期待
