QPGKPQ242X系列高压复合排气阀
浏览量:
QPGKPQ242X系列高压复合排气阀
概要信息
所属分类
排气阀系列
我要询价
产品描述
用途
本阀装设计于泵浦出水口处或高压送配水管线中,用以大量且排导管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入大量空气,以保管线因负压所产生损坏
作用原理
当管内开始注水时,浮球停留在开启位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮到至关闭位置,停止大量排气,当管内正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时,管内水流空或遇管内产生负压时,此时浮球下降,离开密封面,吸入大量空气确保管线安全。(注:公称压力为2.5MPa本公司配有缓冲装置)
技术参数
1.使用介质:清水
2.介质温度:常温
3.阀体强度试验压力:25MPa、
4.浮球密封试验压力:0.07-1.76MPa
5.阀体材料:QT400-15 WCB
6.浮球材料:不锈钢
7.法兰连接标准:GB/T17241.6-98
8.试压标准:Q/YECO1-2003

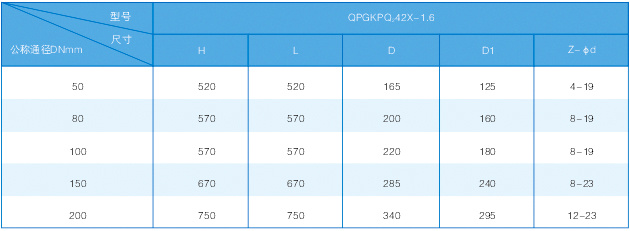

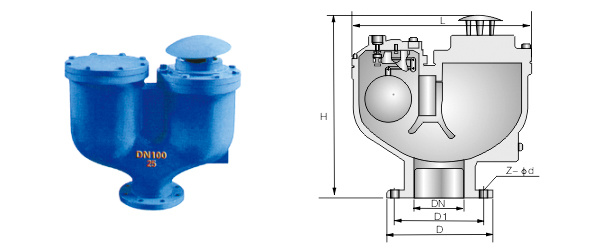

复合排气阀外形及法兰连接尺寸表
