产品详情

用途

本产品主要用于自来水公司各类水池，也可用于排除池底泥沙或污水还可安装在工作介质为水、气、油等工业管道中作截流用。

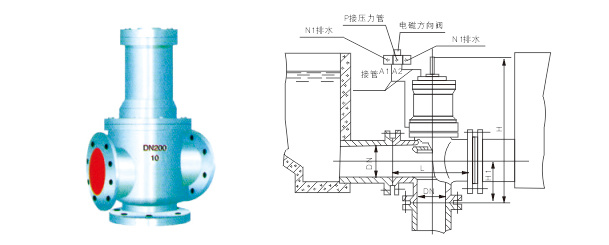

工作原理及性能特点

本产品由液压缸和平衡角式三通截止阀两大部分组成，液压缸为动力、带动阀板升降，使阀体通道开启或关闭，以达到流体通断，本产品最大特点是如在同一水平的两个水池中间安装一只本产品就可以使两边水池同时排泥，节约投资等特点。

液压缸活塞密封件采用V型橡胶，其密封性能好，经久耐用。其寿命达五年以上，经用户使用后的反馈信息有多达七年未更换者有之。阀板为软密封，关闭后密封性能好，永无渗漏，以便维修及更换，如配以电磁换向阀、指控液压缸，则能实现远控和自控，也可以配电动等。若配手动装置，可以2-12台一排安装，同时控制关启或关闭．开启速度快，驱动压力低、压力源取之于水厂本身压力、无需另加设备、节省人力物力、节约能源等优点。

技术参数

1．液压缸驱动介质：清水、气、油（订货时注明）

2．液压缸驱动压力：0.15-0.3、0.3-1.1MPa

3．液压缸驱动介质温度：常温

4．阀体公称压力；1.0MPa

5．阀体材料：HT200、QT400-15

6．法兰连接标准：GB/T17241.6-98

7．试压标准：GB/T13927-92

注：如带信息反馈信息（另协商）

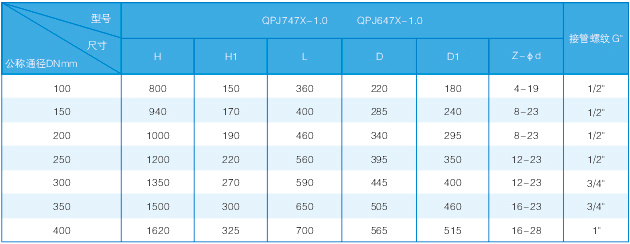

液动、气动平衡角式三通排泥阀外形法兰连接尺寸表
